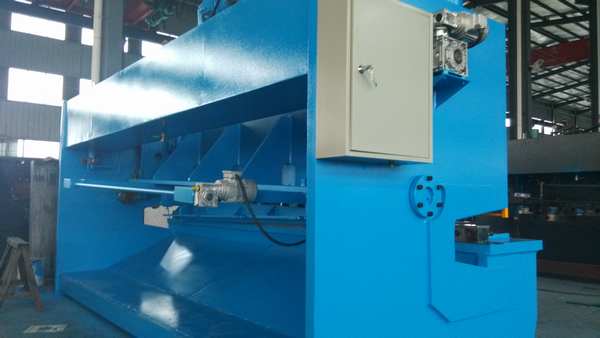

机器的基本技术参数： 序号 项目名称 数值 单位 序号 项目名称 数值 单位 1 可剪板厚 16 mm 10 主 电 机 型号 Y132M-4 B5 2 可剪板宽 4000 mm 功率 22 KW 3 被剪板料强度 σb≤450 N/mm2 转速 1440 rpm 4 行程次数 8-15 次/min 11 齿轮泵 型号 63MCY14-1B 5 剪切角 0.5-1.5 ° 流量 63 L/min 6 喉口深度 150 mm 压力 31.5 Mpa 7 刀片长度 4100 mm 12 外形尺寸 长 4500 mm 8 工作台离地高度 940 mm 宽 1800 mm 9 后挡料范围 20～800 mm 高 2500 mm 一、整机结构 整机采用全钢焊接结构，墙板、工作台、刀架体等焊接部件振动消除应力，具有很好的刚性与稳定性。 二、技术与工艺 剪板机现货 剪板机反面 1、 本机属最新一代液压剪板机。采用先进的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。 2、结构件采用喷丸方式除锈，并喷涂防锈漆； 3、机床的机架、上刀架、工作台等主要件均利用国内名牌的数控大型落地镗铣床精加工而成，保证了主机的各项几何精度。 4、 串联油缸使机床在剪切时，油缸同步，剪切角不会变动。 5、上刀架安装刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量好。子轴支承上刀架上、下摆动动作，偏心机构快速调整刀片间隙，提高剪切精度。 6、 蓄能器回程平稳、迅速，改变了传统的储气筒的结构，杜绝氮气泄露的情况。 7、 上、下刀片均为矩形，材质9CrSi，硬度好、寿命长。 8、上、下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速、正确可靠。 9、设有灯光对线装置，电动机械式后挡料，并能作手动微调，挡料尺寸及剪切次数均有数字显示装置，使用方便。 10、防护栅与电气构成联锁，电气箱设有电源开关和机械联锁装置，确保操作及维修的安全。 11、 工作台面设滚动结构，减少板料划伤，并可减少摩擦阻力。 部分配套件供应商 油缸主要密封圈：日本华尔卡                  主控电气元件：西门子（苏州） 液    压    阀：海门新力阀组                油        泵：上海优质油泵 刀          片：上海金山优质刀片         电        机：南通恒力电机
